一、用途
本機適合用于粗、中碎、抗壓強度極限不超過245MPa的各種礦石或巖石。
二、結構簡述

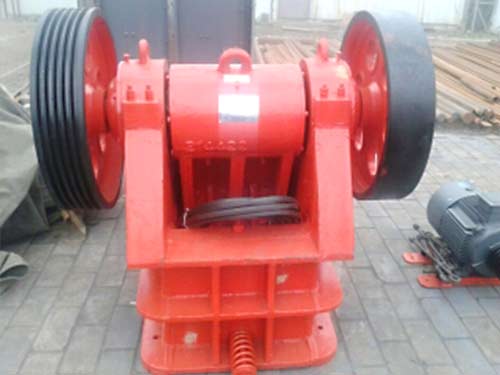

本機主要由機架、動顎、偏心軸、顎板、肘板等零部件組成（圖一）。電動機通過三角皮帶傳動偏心軸，使動腭按預定軌跡進行運動，從而將破碎腔內的物料予以破碎。
機架前墻固定顎板，在破碎腔左右的機架側壁上，裝有邊護板，以防止機架壁磨損。
動顎正面裝有活動顎板，其上部借偏心軸與滾動軸承懸掛在機架上、下部支承在肘板上，在偏心軸兩端有飛輪和帶槽的皮帶槽輪。
肘板的另一端支承于調整座上，肘板除對動顎起這支承作用外，在外來不能破碎的物料進入破碎腔內，機器載荷突增的情況下，起保險作用，即自身迅即斷裂，從而保護其他機件不受損傷。
調整座安裝在機架兩側的滑道上，藉液壓起頂機（或起頂螺栓）頂開調整座，改變墊片厚度，即可調整排料口的寬度。
三、主要技術參數
主要技術參數
規格型號 | 最大進料粒度 | 出料粒度 | 生產能力（t/h） | 電機功率 |
PEX-150x750 | ≤120 | 18－48 | 5－22 | 15 |
PEX-250x1000 | ≤210 | 25－60 | 10－40 | 30 |
PEX-250x1200 | ≤210 | 25－60 | 15－50 | 37 |
PEX-300x1300 | ≤250 | 25－90 | 20－70 | 75 |
PEX-300x1500 | ≤250 | 25－120 | 30－100 | 75 |
PE-400x600 | ≤340 | 40－90 | 15－40 | 30 |
PE-500x750 | ≤480 | 50－110 | 20－80 | 55 |
PE-600x900 | ≤520 | 65－130 | 50－150 | 75 |
PE-700x1000 | ≤600 | 70－140 | 80－170 | 90 |
PE-750x1060 | ≤630 | 80－140 | 100－180 | 110 |
PE-800x1100 | ≤700 | 100－200 | 120－230 | 110 |
PE-900x1100 | ≤800 | 100－200 | 130－250 | 132 |
PE-900x1200 | ≤800 | 100－230 | 180－280 | 132 |
PE-1000x1200 | ≤900 | 140－250 | 200－400 | 132 |
PE-1100x1300 | ≤1000 | 170－280 | 300－600 | 160 |
PE-1200x1500 | ≤1100 | 180－300 | 400－800 | 160 |

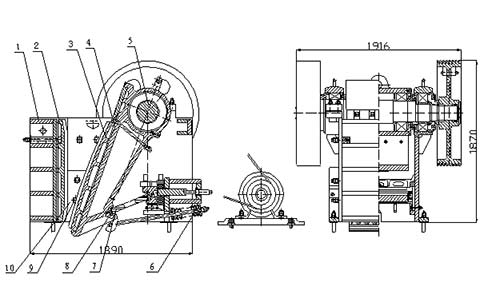

附圖：PE500*750簡圖
1、 機架 2、固定顎板 3、活動顎板 4、動顎 5、偏心軸 6、彈簧 7、肘板襯 8、肘板 9、上護板 10、下護板
總圖
